Trong các hệ thống giám sát quy mô lớn như văn phòng, nhà xưởng hay tòa nhà, việc bố trí cả dây nguồn và dây tín hiệu cho từng camera, có thể làm tăng khối lượng thi công và khiến hệ thống khó gọn gàng. Camera PoE là một giải pháp giúp đơn giản hóa vấn đề này bằng cách truyền dữ liệu và cấp nguồn cho camera qua cùng một đường cáp mạng. Vậy Camera PoE là gì, hoạt động như thế nào và khi nào nên sử dụng? Hãy cùng Kỹ Thuật 24h tìm hiểu chi tiết.
Tại Kỹ Thuật 24h, chúng tôi đã triển khai nhiều hệ thống camera cho văn phòng, nhà xưởng và các mô hình kinh doanh tại TP.HCM. Qua thực tế thi công, việc tính toán đúng công suất PoE, khoảng cách truyền và hạ tầng mạng ngay từ đầu có ảnh hưởng trực tiếp đến độ ổn định của hệ thống.
Camera PoE là gì?

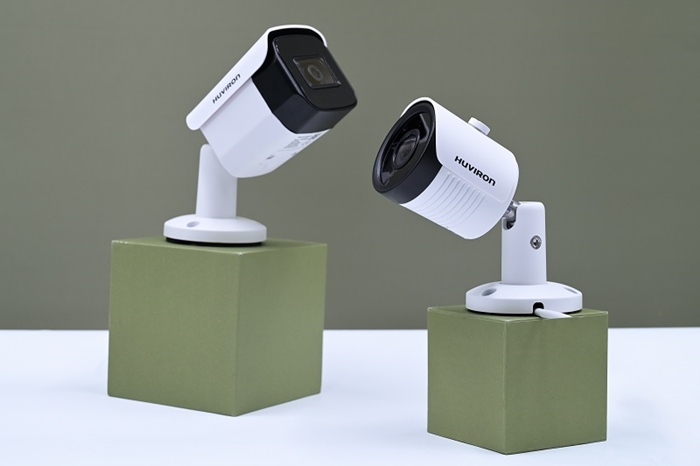

Camera PoE sử dụng một đường cáp mạng để truyền dữ liệu và cấp nguồn
Camera PoE là dòng Camera IP được tích hợp công nghệ Power over Ethernet (PoE). Công nghệ này cho phép truyền đồng thời dữ liệu hình ảnh và nguồn điện qua cùng một sợi cáp mạng Ethernet, thường sử dụng cáp Cat5e hoặc Cat6.
Với cách kết nối này, camera có thể nhận nguồn trực tiếp từ Switch PoE hoặc đầu ghi NVR có tích hợp cổng PoE, mà không nhất thiết phải bố trí thêm một ổ cắm điện ngay cạnh camera. Nhờ đó, hệ thống có thể giảm số lượng đường dây cần đi và thuận tiện hơn khi triển khai tại trần, hành lang, nhà xưởng hoặc những vị trí khó bố trí nguồn điện.
Cần lưu ý rằng không phải mọi Camera IP đều hỗ trợ PoE. Khi lựa chọn thiết bị, bạn cần kiểm tra thông số kỹ thuật của camera và thiết bị cấp nguồn để bảo đảm chúng tương thích với nhau.

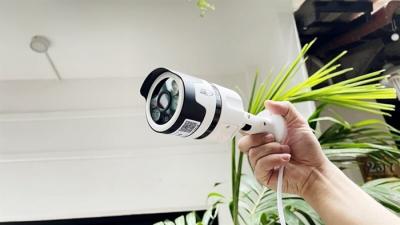

=>> Xem thêm: Camera IP là gì? Cấu tạo, nguyên lý hoạt động và ứng dụng thực tế
Nguyên lý hoạt động của Camera PoE

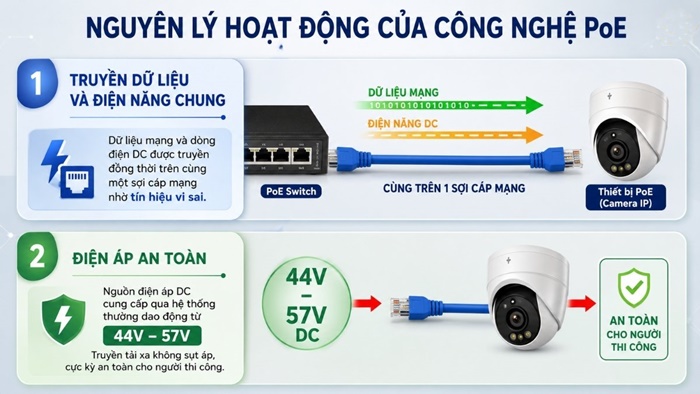

Mô hình kết nối Camera PoE với Switch và hệ thống mạng
Nguyên lý của Camera PoE dựa trên việc truyền nguồn điện và dữ liệu qua hạ tầng cáp Ethernet. Một hệ thống cơ bản thường có các thành phần sau:
- Thiết bị cấp nguồn (PSE): Thường là Switch PoE hoặc đầu ghi NVR có cổng PoE. Thiết bị này vừa kết nối mạng vừa cung cấp nguồn cho camera theo chuẩn PoE được hỗ trợ.
- Thiết bị nhận nguồn (PD): Chính là Camera PoE. Camera nhận nguồn từ đường cáp mạng đồng thời truyền dữ liệu hình ảnh về Switch PoE, NVR hoặc hệ thống mạng.
- Chuẩn kết nối: Một số chuẩn PoE phổ biến gồm IEEE 802.3af và IEEE 802.3at (PoE+). Công suất thực tế mà camera nhận được còn phụ thuộc vào chuẩn PoE, thiết bị cấp nguồn, chiều dài cáp và mức tiêu thụ của camera.

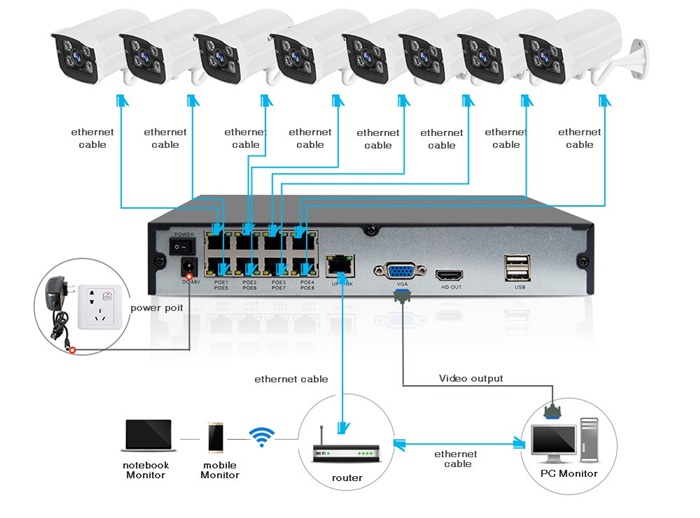

Sơ đồ kết nối tiêu chuẩn: Camera PoE <-> Cáp mạng Cat6 <-> Switch PoE <-> Router/NVR <-> Màn hình/Điện thoại.
Một hệ thống Camera PoE cần những thiết bị nào?
Để triển khai hệ thống Camera PoE, doanh nghiệp cần lựa chọn các thiết bị tương thích với nhau. Một cấu hình phổ biến gồm:
- Camera IP có hỗ trợ PoE: Kiểm tra thông số kỹ thuật để xác định camera có hỗ trợ PoE và phù hợp với chuẩn cấp nguồn của hệ thống.
- Switch PoE: Vừa đảm nhiệm kết nối mạng vừa cấp nguồn cho các camera qua cáp Ethernet. Khi lựa chọn cần quan tâm đến số cổng và tổng công suất PoE.
- Đầu ghi hình NVR: Dùng để lưu trữ và quản lý tập trung dữ liệu camera. Một số NVR được tích hợp sẵn cổng PoE để kết nối trực tiếp với camera.
- Cáp mạng: Cat5e hoặc Cat6 phù hợp với nhu cầu triển khai. Với hệ thống PoE, nên lựa chọn cáp đồng đạt chuẩn và tính toán chiều dài tuyến cáp để hạn chế suy hao.
=>> Xem thêm: Dịch vụ thiết kế hệ thống mạng cho doanh nghiệp, văn phòng tại TP.HCM
Ưu điểm khi triển khai Camera PoE cho doanh nghiệp

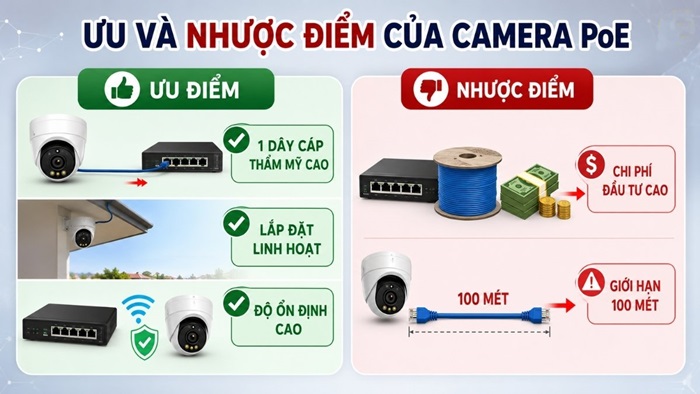

Camera PoE giúp đơn giản hóa đường dây nguồn tại vị trí lắp đặt
Vì sao Camera PoE thường được lựa chọn cho văn phòng, nhà xưởng và các hệ thống cần nhiều camera? Dưới đây là những lợi ích có thể thấy rõ trong quá trình thiết kế và thi công:
1. Đơn giản hóa hệ thống dây
Thay vì phải bố trí riêng đường dây mạng và nguồn điện tại từng vị trí, Camera PoE có thể nhận cả dữ liệu và nguồn qua cáp Ethernet khi sử dụng đúng thiết bị PoE. Điều này giúp giảm số lượng dây cần đi và thuận tiện hơn trong quá trình thi công, đặc biệt ở những công trình có nhiều camera.
2. Gọn gàng và linh hoạt hơn khi lắp đặt
Việc không phải bố trí thêm adapter hoặc ổ cắm điện ngay cạnh camera giúp khu vực lắp đặt gọn hơn. Camera cũng thuận tiện triển khai tại trần, hành lang, khu vực sản xuất hoặc các vị trí mà việc kéo thêm đường điện không thuận lợi.
3. Dễ quản lý nguồn tập trung
Khi các camera được cấp nguồn từ Switch PoE hoặc NVR PoE, kỹ thuật viên có thể quản lý nguồn tập trung tại tủ mạng. Một số thiết bị còn hỗ trợ theo dõi trạng thái cổng hoặc tự động cấp lại nguồn cho thiết bị khi có sự cố, tùy theo model.
4. Có thể kết hợp với UPS để duy trì hệ thống
Thay vì trang bị UPS riêng cho từng camera, doanh nghiệp có thể cấp nguồn dự phòng cho Switch PoE hoặc thiết bị mạng trung tâm bằng UPS phù hợp. Khi mất điện, thời gian hệ thống tiếp tục hoạt động sẽ phụ thuộc vào công suất UPS, tải thực tế và thiết kế nguồn của toàn bộ hệ thống.
Những lưu ý kỹ thuật khi thiết kế hệ thống Camera PoE
Khoảng cách cáp, công suất Switch và chất lượng dây mạng cần được tính toán kỹ
Để hệ thống Camera PoE hoạt động ổn định, doanh nghiệp nên tính toán một số yếu tố ngay từ khâu thiết kế:
- Khoảng cách truyền tải: Với Ethernet thông thường, khoảng cách mỗi tuyến cáp từ Switch đến thiết bị thường được giới hạn ở mức 100 mét. Nếu khoảng cách lớn hơn, có thể cần sử dụng PoE Extender, Switch có chế độ mở rộng hoặc thiết kế lại tuyến mạng tùy điều kiện công trình.
- Công suất tổng (Power Budget): Không nên chỉ dựa vào số lượng cổng để xác định số camera có thể kết nối. Cần kiểm tra tổng công suất PoE của Switch và mức tiêu thụ điện của từng camera, đặc biệt với camera PTZ hoặc thiết bị có đèn hồng ngoại công suất cao.
- Chất lượng cáp mạng: Nên ưu tiên cáp đồng đạt chuẩn thay vì cáp nhôm mạ đồng (CCA), đồng thời lựa chọn tiết diện và loại cáp phù hợp với chiều dài tuyến. Chất lượng cáp và đầu bấm có thể ảnh hưởng đến cả truyền dữ liệu lẫn cấp nguồn PoE.
Ứng dụng Camera PoE trong các mô hình doanh nghiệp

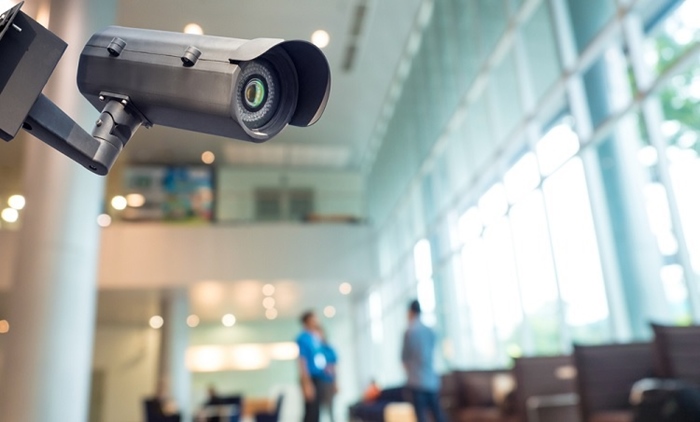

Camera PoE phù hợp với văn phòng, nhà xưởng và các hệ thống cần quản lý tập trung
- Văn phòng công ty: Lắp đặt camera tại sảnh, hành lang, khu vực làm việc hoặc cửa ra vào và quản lý tập trung qua hệ thống mạng.
- Nhà xưởng, kho bãi: Phù hợp với các công trình có nhiều vị trí camera, đặc biệt khi cần triển khai đường dây gọn và quản lý tập trung.
- Bệnh viện, trường học: Có thể triển khai hệ thống camera theo từng khu vực và tập trung thiết bị mạng tại tủ kỹ thuật, giúp thuận tiện cho việc quản lý và bảo trì.
- Chuỗi cửa hàng: Dễ chuẩn hóa cấu hình hệ thống giữa nhiều điểm bán và thuận tiện mở rộng khi cần bổ sung camera, với điều kiện Switch và hạ tầng mạng còn đủ công suất.
Khi nào doanh nghiệp nên thuê đơn vị thi công chuyên nghiệp?
Việc mua camera và kết nối một vài thiết bị tương đối đơn giản. Tuy nhiên, với hệ thống có hàng chục camera, việc thiết kế cần tính đến băng thông, công suất PoE, khoảng cách cáp, vị trí tủ mạng, lưu trữ và phương án dự phòng. Nếu các yếu tố này không được tính toán phù hợp, hệ thống có thể phát sinh tình trạng mất kết nối, thiếu công suất hoặc khó bảo trì về sau.
Kỹ Thuật 24h hỗ trợ thiết kế và thi công hệ thống Camera doanh nghiệp tại TP.HCM, từ khảo sát vị trí lắp đặt, lựa chọn thiết bị đến bố trí hạ tầng mạng và cấu hình hệ thống. Phương án được tính theo quy mô và nhu cầu thực tế của từng công trình thay vì áp dụng một cấu hình cố định cho mọi trường hợp.
Khảo sát & Tư vấn giải pháp Camera PoE tận nơi
Hotline: 0901 602 377 - 0982 372 727
Website: https://kythuat24h.com/
Câu hỏi thường gặp về Camera PoE
1. Camera IP thường có nâng cấp lên PoE được không?
Có thể. Nếu camera IP không tích hợp PoE, bạn có thể sử dụng PoE Splitter tương thích để tách nguồn và dữ liệu tại đầu camera. Tuy nhiên, cần kiểm tra chuẩn kết nối và thông số của thiết bị trước khi lắp đặt.
2. Switch thường có dùng được cho Camera PoE không?
Switch mạng thông thường không có chức năng cấp nguồn PoE. Nếu muốn sử dụng Camera PoE với Switch thường, có thể bổ sung PoE Injector hoặc thiết bị cấp nguồn PoE phù hợp cho từng camera.
3. Camera PoE có ổn định hơn Camera WiFi không?
Camera PoE sử dụng kết nối có dây nên không phụ thuộc vào chất lượng sóng WiFi tại vị trí camera. Với các hệ thống doanh nghiệp có nhiều camera hoặc cần truyền dữ liệu ổn định, kết nối Ethernet thường là lựa chọn phù hợp hơn, nhưng hiệu quả thực tế vẫn phụ thuộc vào thiết kế và chất lượng hạ tầng mạng.
4. Nên chọn Switch PoE hãng nào?
Có nhiều thương hiệu Switch PoE trên thị trường như Hikvision, Dahua, Ruijie và TP-Link. Khi lựa chọn, không nên chỉ dựa vào thương hiệu mà cần xem xét số lượng cổng, tổng công suất PoE, chuẩn PoE, tốc độ cổng, khả năng quản lý và nhu cầu mở rộng của hệ thống.
