Camera IP Là Gì? Cấu Tạo, Nguyên Lý Hoạt Động Và Ứng Dụng Thực Tế

Trong kỷ nguyên công nghệ số, hệ thống giám sát an ninh ngày càng được triển khai theo hướng kết nối mạng và quản lý tập trung. Nếu như trước đây camera Analog được sử dụng phổ biến thì hiện nay, Camera IP đã trở thành lựa chọn quen thuộc tại văn phòng, nhà xưởng, cửa hàng và nhiều mô hình doanh nghiệp. Vậy Camera IP là gì, cấu tạo ra sao và vì sao công nghệ này được sử dụng rộng rãi? Hãy cùng các kỹ sư tại Kỹ Thuật 24h tìm hiểu chi tiết trong bài viết dưới đây.

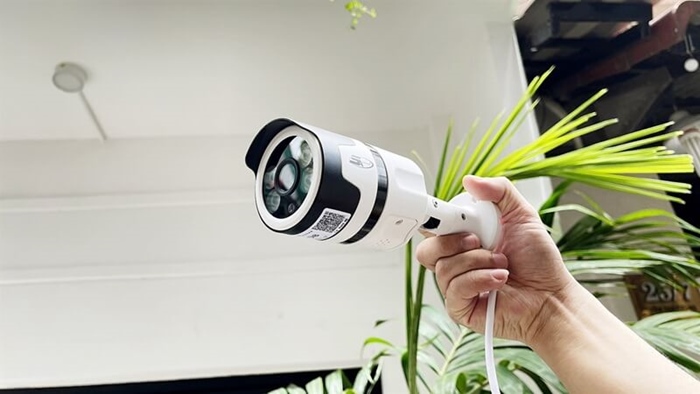

Camera IP là gì?

Camera IP truyền hình ảnh trực tiếp qua mạng LAN hoặc Internet, thuận tiện cho việc theo dõi và quản lý từ xa

Camera IP (Internet Protocol Camera) là camera quan sát kỹ thuật số có khả năng nhận, xử lý và truyền dữ liệu hình ảnh thông qua mạng máy tính như LAN hoặc Internet. Mỗi camera có thể được nhận diện trên mạng bằng địa chỉ IP và hoạt động như một thiết bị mạng.

Điểm khác biệt của Camera IP nằm ở khả năng xử lý hình ảnh ngay trên thiết bị trước khi truyền dữ liệu qua mạng. Camera có thể mã hóa, nén hình ảnh và gửi dữ liệu đến NVR, máy tính hoặc ứng dụng quản lý. Vì vậy, người dùng có thể theo dõi hình ảnh trong mạng nội bộ hoặc xem từ xa khi hệ thống được cấu hình kết nối Internet phù hợp.

=>> Xem thêm: Access Point là gì? Phân biệt Access Point và Router WiFi chi tiết

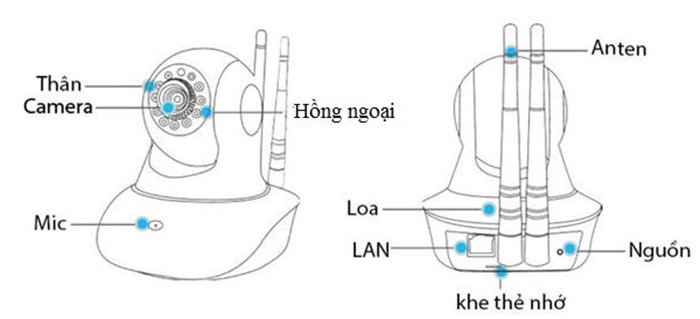

Cấu tạo chi tiết của Camera IP

Các bộ phận bên trong Camera IP phối hợp để thu nhận, xử lý và truyền hình ảnh

Một chiếc Camera IP chuyên dụng thường được cấu thành từ nhiều bộ phận, trong đó có 4 nhóm thành phần quan trọng sau đây:

• Ống kính (Lens): Bộ phận tiếp nhận ánh sáng và quyết định góc quan sát. Tùy nhu cầu quan sát gần, xa, góc rộng hay hẹp mà camera có thể sử dụng ống kính tiêu cự cố định hoặc ống kính thay đổi (Varifocal).
• Cảm biến hình ảnh (Image Sensor): Phổ biến nhất hiện nay là cảm biến CMOS. Bộ phận này tiếp nhận ánh sáng qua ống kính và chuyển đổi thành tín hiệu để xử lý thành hình ảnh kỹ thuật số.
• Bộ xử lý hình ảnh (DSP/SoC): Đây là thành phần xử lý chính của camera, đảm nhiệm các công việc như xử lý hình ảnh, mã hóa và nén dữ liệu theo các chuẩn như H.264 hoặc H.265. Tùy từng model, camera có thể tích hợp thêm WDR, giảm nhiễu hoặc các tính năng phân tích hình ảnh.
• Bo mạch mạng và cổng kết nối: Bao gồm cổng RJ45 để kết nối mạng LAN, hỗ trợ PoE trên những model tương thích hoặc kết nối WiFi ở các dòng camera không dây. Thành phần mạng đảm nhiệm việc giao tiếp và truyền dữ liệu giữa camera với hệ thống.

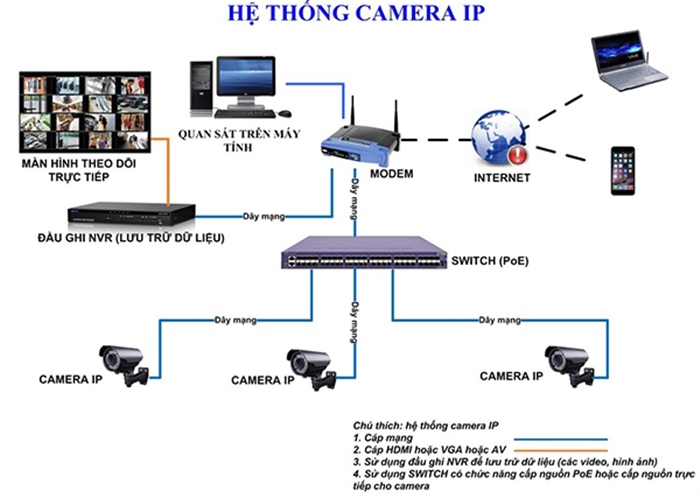

Nguyên lý hoạt động của Camera IP

Hình ảnh được camera thu nhận, xử lý và truyền qua mạng đến NVR, máy tính hoặc thiết bị di động

Nguyên lý hoạt động của Camera IP có thể hình dung qua 4 bước chính, từ lúc camera thu nhận hình ảnh đến khi dữ liệu được hiển thị hoặc lưu trữ:

1. Thu nhận: Ánh sáng đi qua ống kính và được cảm biến hình ảnh ghi nhận.
2. Số hóa & Nén: Tín hiệu hình ảnh được bộ xử lý chuyển thành dữ liệu kỹ thuật số và mã hóa theo chuẩn được camera hỗ trợ, chẳng hạn H.264 hoặc H.265. Việc nén giúp giảm lượng dữ liệu cần truyền và lưu trữ.
3. Truyền tải: Dữ liệu sau khi xử lý được đóng gói và truyền qua hạ tầng mạng LAN hoặc WiFi tùy thiết kế hệ thống.
4. Hiển thị & Lưu trữ: Hình ảnh có thể được đưa đến đầu ghi hình mạng (NVR), phần mềm quản lý trên máy tính hoặc ứng dụng trên điện thoại để theo dõi và lưu trữ.

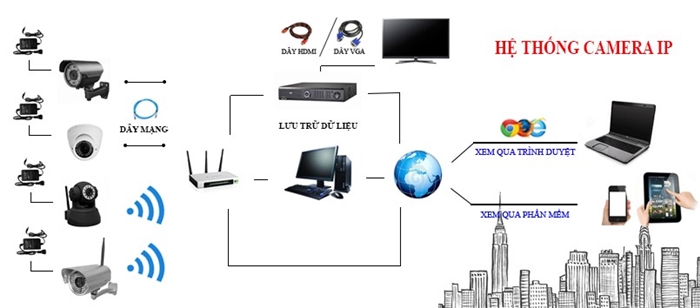

Một hệ thống Camera IP chuyên nghiệp bao gồm những gì?

Một hệ thống Camera IP cần được tính toán đồng bộ từ thiết bị ghi hình đến hạ tầng mạng

Để xây dựng một hệ thống Camera IP hoàn chỉnh cho văn phòng, cửa hàng hoặc nhà xưởng, ngoài camera còn cần tính toán đồng bộ các thiết bị lưu trữ, cấp nguồn và hạ tầng mạng:

• Camera IP: Thiết bị thu hình đầu cuối với nhiều kiểu dáng như Dome, Bullet, PTZ... tùy vị trí và mục đích quan sát.
• Thiết bị lưu trữ (NVR): Đầu ghi hình mạng dùng để quản lý và lưu trữ dữ liệu từ các camera IP.
• Ổ cứng chuyên dụng: Lắp trong NVR để lưu trữ hình ảnh liên tục theo thời gian được thiết lập.
• Switch PoE: Thiết bị có thể cấp nguồn và truyền dữ liệu cho camera tương thích thông qua cùng một sợi cáp mạng, giúp hệ thống gọn hơn.
• Hạ tầng mạng: Cáp mạng (Cat5e hoặc Cat6), Switch, Router/Firewall và các thiết bị liên quan để đảm bảo đường truyền phù hợp với số lượng camera và nhu cầu sử dụng.

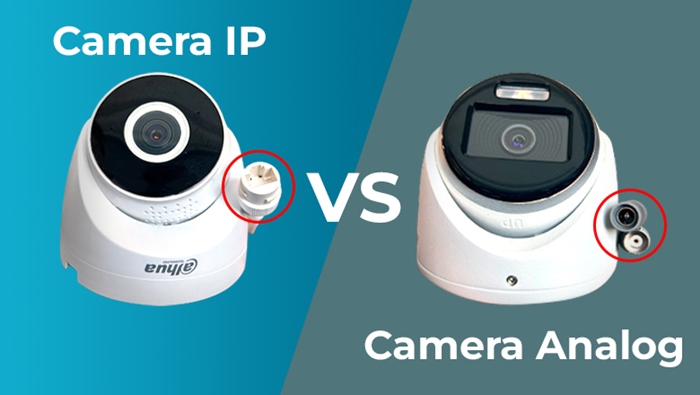

So sánh Camera IP và Camera Analog

Camera IP sử dụng hạ tầng mạng để truyền dữ liệu, Camera Analog truyền tín hiệu qua cáp đồng trục

Việc hiểu rõ sự khác biệt giữa Camera IP và Camera Analog sẽ giúp bạn cân nhắc giải pháp phù hợp với hạ tầng hiện có, ngân sách và nhu cầu sử dụng:

• Ưu điểm: Camera IP thuận tiện khi triển khai trên hạ tầng mạng, dễ mở rộng trong nhiều mô hình và có thể tích hợp các tính năng xử lý, phân tích hình ảnh tùy từng dòng sản phẩm.
• Nhược điểm: Chi phí đầu tư có thể cao hơn tùy cấu hình hệ thống, đồng thời cần thiết kế hạ tầng mạng phù hợp để đáp ứng lưu lượng dữ liệu của camera.

Tiêu chí	Camera IP	Camera Analog
Chất lượng hình ảnh	Có nhiều độ phân giải như Full HD, 2K, 4K tùy model.	Phụ thuộc chuẩn Analog và thiết bị sử dụng.
Truyền tải nguồn & dữ liệu	Có thể dùng chung 1 cáp mạng khi camera và Switch hỗ trợ PoE.	Thường sử dụng cáp đồng trục cho tín hiệu và nguồn cấp riêng.
Tính năng thông minh	Có thể hỗ trợ AI, nhận diện khuôn mặt, hàng rào ảo hoặc phân tích hình ảnh tùy model.	Tùy dòng thiết bị, thường có ít tính năng phân tích nâng cao hơn.

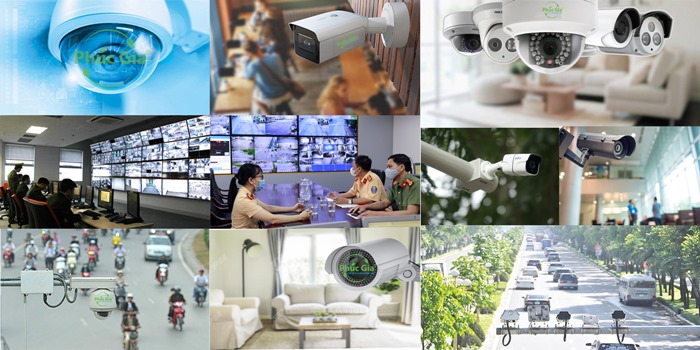

Ứng dụng thực tế của Camera IP

Camera IP đáp ứng được nhu cầu giám sát ở nhiều môi trường khác nhau

Nhờ khả năng kết nối mạng và nhiều lựa chọn về tính năng, Camera IP được sử dụng trong nhiều môi trường khác nhau:

• Trong doanh nghiệp & Văn phòng: Giám sát khu vực làm việc, sảnh, cửa ra vào và các khu vực cần kiểm soát. Một số hệ thống có thể tích hợp tính năng nhận diện hoặc phân tích hình ảnh tùy thiết bị.
• Trong nhà xưởng & Kho bãi: Giám sát dây chuyền sản xuất, khu vực kho, cổng ra vào và an ninh vòng ngoài. Camera có hồng ngoại phù hợp có thể hỗ trợ quan sát trong điều kiện thiếu sáng.
• Trong cửa hàng & Showroom: Theo dõi quầy thu ngân, khu vực trưng bày, lối ra vào và hỗ trợ kiểm soát hoạt động tại cửa hàng.
• Trong gia đình: Quan sát người già, trẻ nhỏ, sân trước, cửa ra vào hoặc các khu vực cần theo dõi trong nhà. Một số dòng camera có thể kết hợp với hệ thống nhà thông minh tùy nền tảng.

=>> Xem thêm:

- Dịch vụ thi công Camera nhà xưởng chuyên nghiệp, an toàn, báo giá nhanh

- Dịch vụ thi công Camera doanh nghiệp trọn gói, khảo sát miễn phí

Câu hỏi thường gặp về Camera IP

1. Camera IP có cần Internet không?
Nếu bạn chỉ cần quan sát nội bộ qua màn hình, máy tính hoặc thiết bị khác trong cùng mạng LAN thì không nhất thiết phải có Internet. Tuy nhiên, để xem camera từ xa qua điện thoại khi đang ở ngoài hệ thống, cần có kết nối Internet và cấu hình truy cập phù hợp.

2. Camera IP có cần đầu ghi không?
Không bắt buộc. Với hệ thống nhỏ, một số camera có thể lưu hình trên thẻ nhớ hoặc sử dụng Cloud tùy model. Khi số lượng camera tăng và nhu cầu lưu trữ tập trung, NVR sẽ thuận tiện hơn trong việc quản lý, tìm kiếm và lưu trữ dữ liệu.

3. Camera IP khác gì Camera WiFi?
Camera WiFi cũng là một dạng Camera IP nhưng sử dụng kết nối không dây thay vì kết nối mạng có dây. Với hệ thống camera cho doanh nghiệp, kết nối LAN thường được ưu tiên tại những vị trí có thể đi dây để giảm phụ thuộc vào chất lượng sóng WiFi.

4. Lắp đặt Camera IP có tốn băng thông mạng không?
Có. Camera IP tạo ra lưu lượng dữ liệu tùy theo độ phân giải, tốc độ khung hình, chuẩn nén và cách thiết lập ghi hình. Các chuẩn như H.265 có thể giúp giảm dung lượng so với H.264 trong những điều kiện phù hợp, nhưng hệ thống vẫn cần được tính toán băng thông dựa trên số lượng camera và nhu cầu sử dụng thực tế.
