Thi công mạng LAN doanh nghiệp gồm những hạng mục nào?

Khi một doanh nghiệp chuẩn bị chuyển vào văn phòng mới hoặc nâng cấp hạ tầng hiện tại, việc nhận được một báo giá thi công mạng với hàng chục đầu mục thiết bị và nhân công thường gây ra nhiều lúng túng. Thi công mạng LAN doanh nghiệp gồm những hạng mục nào? Đâu là phần cốt lõi và đâu là phần có thể tối ưu chi phí?

Việc hiểu rõ các hạng mục thi công không chỉ giúp chủ doanh nghiệp quản lý ngân sách tốt hơn mà còn đảm bảo hệ thống sau khi nghiệm thu đạt tiêu chuẩn kỹ thuật, không phát sinh lỗi vặt. Hãy cùng các kỹ sư Kỹ Thuật 24h bóc tách chi tiết từng hạng mục trong một quy trình triển khai mạng LAN chuyên nghiệp.

1. Hạng mục hạ tầng cáp mạng (Phần thô)

Đây là hạng mục tốn nhiều thời gian và nhân công nhất, đóng vai trò là "mạch máu" dẫn truyền tín hiệu cho toàn bộ văn phòng.

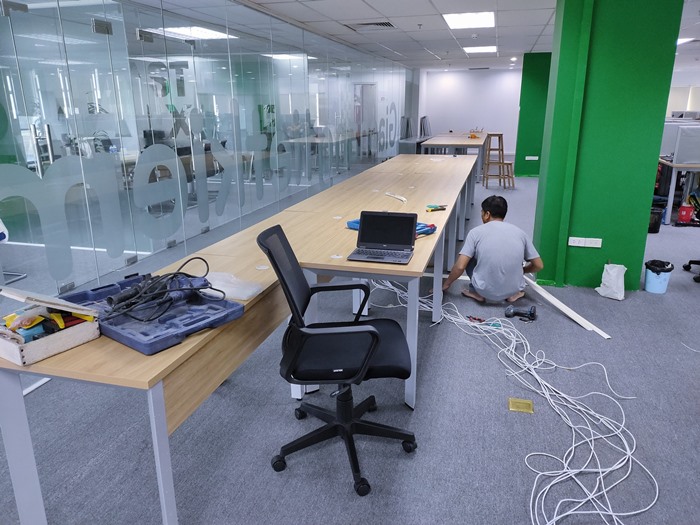

• Khảo sát và đi dây mạng: Kéo cáp từ vị trí thiết bị đầu cuối (máy tính, camera, access point) về trung tâm (tủ Rack). Các kỹ sư thường khuyến nghị sử dụng cáp Cat6 để đảm bảo băng thông 1Gbps ổn định cho doanh nghiệp.
• Hệ thống bảo vệ cáp: Lắp đặt ống luồn dây (ống cứng hoặc ống ruột gà), máng cáp (Trunking) hoặc nẹp sàn để đảm bảo dây mạng không bị nhiễu điện, không bị côn trùng cắn và tạo độ thẩm mỹ cho văn phòng.
• Lắp đặt ổ cắm mạng (Faceplate/Keystone): Điểm cuối của dây mạng tại bàn làm việc được đấu nối vào các mặt đế âm hoặc nổi, giúp nhân viên dễ dàng cắm dây mạng LAN vào máy tính.

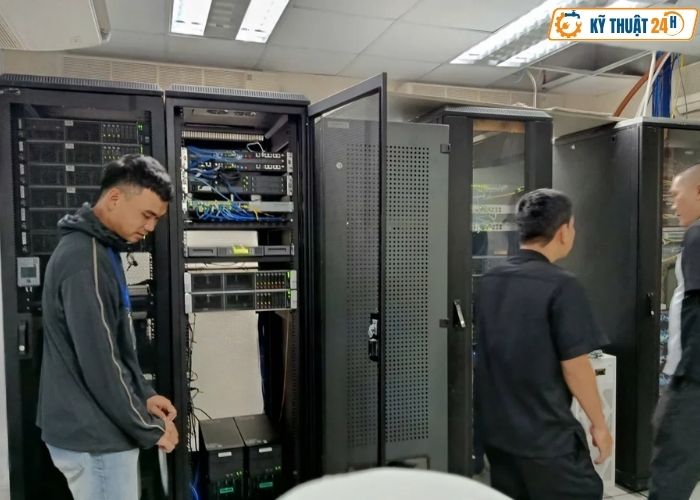

2. Hạng mục tủ Rack và quản lý tập trung

Hệ thống mạng doanh nghiệp khác mạng gia đình ở chỗ toàn bộ thiết bị phải được tập trung tại một vị trí để dễ dàng quản lý và bảo trì.

• Lắp đặt tủ Rack: Tủ Rack (tủ mạng) là nơi chứa Switch, Router, đầu ghi Camera và Server. Tủ giúp thiết bị được bảo vệ khỏi bụi bẩn, nhiệt độ và sự can thiệp trái phép.
• Lắp đặt Patch Panel: Đây là thiết bị trung gian giúp quản lý các đầu dây mạng tập trung. Việc dùng Patch Panel giúp hệ thống gọn gàng, tránh tình trạng cắm rút trực tiếp làm hỏng cổng Switch mạng cao cấp.
• Đánh nhãn và quản lý dây (Labeling): Đây là bước phân biệt giữa đơn vị thi công chuyên nghiệp và nghiệp dư. Mọi đầu dây mạng phải được đánh mã số rõ ràng để khi có sự cố, kỹ thuật viên có thể xác định ngay vị trí lỗi.

3. Hạng mục lắp đặt thiết bị mạng (Hardware)

Sau khi hoàn thiện phần dây, kỹ sư sẽ tiến hành lắp đặt các thiết bị điều hướng và phát sóng.

• Lắp đặt Router/Firewall: Thiết bị đứng đầu hệ thống mạng, chịu trách nhiệm định tuyến Internet và bảo mật cho toàn bộ mạng nội bộ.
• Lắp đặt Switch (Bộ chuyển mạch): Kết nối các điểm mạng LAN lại với nhau. Tùy quy mô, doanh nghiệp có thể cần Switch trung tâm (Core Switch) và các Switch nhánh.
• Lắp đặt Access Point (WiFi): Gắn các bộ phát WiFi lên trần hoặc tường tại các vị trí đã được tính toán vùng phủ sóng từ trước.

4. Hạng mục cấu hình và tối ưu hóa hệ thống

Thiết bị phần cứng sau khi lắp đặt cần được "thổi hồn" bằng các thiết lập chuyên môn.

• Cấu hình VLAN: Chia mạng LAN thành các vùng ảo độc lập (VLAN kế toán, VLAN nhân viên, VLAN mạng khách, VLAN Camera) để tăng tính bảo mật và giảm nhiễu mạng.
• Cấu hình WiFi Roaming: Thiết lập để nhân viên di chuyển giữa các phòng ban mà không bị mất kết nối WiFi.
• Cấu hình VPN: Cho phép ban giám đốc hoặc nhân viên truy cập mạng nội bộ để làm việc từ xa một cách an toàn.

Bảng tóm tắt các hạng mục thi công mạng LAN doanh nghiệp

Hạng mục	Công việc chính	Vật tư/Thiết bị
Hạ tầng cáp	Kéo dây, lắp ống nẹp, bấm đầu mạng.	Cáp Cat6, ống luồn, nhân mạng.
Trung tâm dữ liệu	Lắp tủ mạng, đấu nối Patch Panel.	Tủ Rack, Patch Panel, thanh quản lý cáp.
Thiết bị mạng	Lắp đặt Router, Switch, WiFi.	MikroTik, DrayTek, UniFi, Cisco...
Cấu hình	Chia VLAN, đặt IP, bảo mật.	Phần mềm quản lý hệ thống.

Quy trình thi công mạng LAN chuẩn tại Kỹ Thuật 24h

Để đảm bảo một hệ thống mạng vận hành hoàn hảo, Kỹ Thuật 24h áp dụng quy trình 5 bước nghiêm ngặt cho các khách hàng tại TP.HCM và các tỉnh lân cận:

1. Khảo sát thực tế: Đo đạc chiều dài dây, xác định vị trí đặt tủ mạng và các điểm truy cập WiFi tối ưu.
2. Thiết kế sơ đồ mạng: Bản vẽ chi tiết đường đi của dây mạng và sơ đồ logic của hệ thống mạng LAN.
3. Triển khai thi công: Thực hiện kéo cáp, lắp đặt thiết bị theo đúng bản vẽ thiết kế đã duyệt.
4. Đo kiểm và Test đường truyền: Sử dụng máy test chuyên dụng để đảm bảo 100% các đầu mạng đều thông suốt và đạt tốc độ tiêu chuẩn.
5. Nghiệm thu và Bàn giao: Cung cấp sơ đồ đấu nối, tài khoản quản trị và hướng dẫn nhân viên vận hành hệ thống.

Tại sao doanh nghiệp nên thuê đơn vị thi công chuyên nghiệp?

Mạng LAN không chỉ là việc kết nối các máy tính lại với nhau. Một hệ thống mạng LAN được thi công không chuyên nghiệp thường dẫn đến các hệ lụy:

• Dây mạng bị nhiễu gây hiện tượng mạng chập chờn, rớt gói tin.
• Thiết bị mạng thường xuyên bị treo do không được tính toán khả năng chịu tải.
• Khó khăn trong việc nâng cấp hoặc sửa chữa vì dây nhợ lộn xộn, không có nhãn dán.

Câu hỏi thường gặp

1. Chi phí thi công mạng LAN tính theo mét dây hay theo nút mạng?
Thông thường, chi phí nhân công được tính theo số lượng nút mạng (điểm mạng). Vật tư như dây cáp, ống luồn sẽ tính theo số lượng thực tế sử dụng tại công trình.

2. Thời gian thi công mạng LAN cho văn phòng 20 máy tính mất bao lâu?
Với quy mô văn phòng khoảng 20 máy tính, Kỹ Thuật 24h thường hoàn thành hạng mục đi dây và lắp đặt thiết bị trong vòng 1-2 ngày làm việc.

3. Kỹ Thuật 24h có thi công mạng LAN ngoài giờ hành chính không?
Có. Chúng tôi hỗ trợ thi công đêm hoặc ngày cuối tuần để tránh ảnh hưởng đến hoạt động làm việc của doanh nghiệp, đặc biệt là tại các tòa nhà văn phòng yêu cầu khắt khe về tiếng ồn.

4. Sau khi thi công có sơ đồ bản vẽ không?
Có. Đây là một phần bắt buộc trong bộ hồ sơ bàn giao của Kỹ Thuật 24h, giúp khách hàng dễ dàng quản lý hạ tầng về lâu dài.
